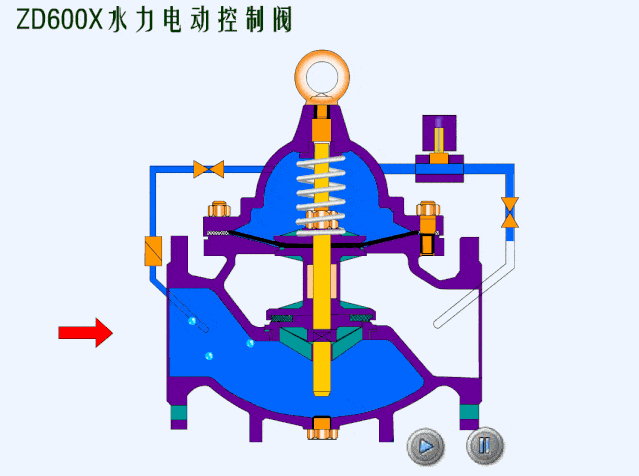

减压阀工作原理动画

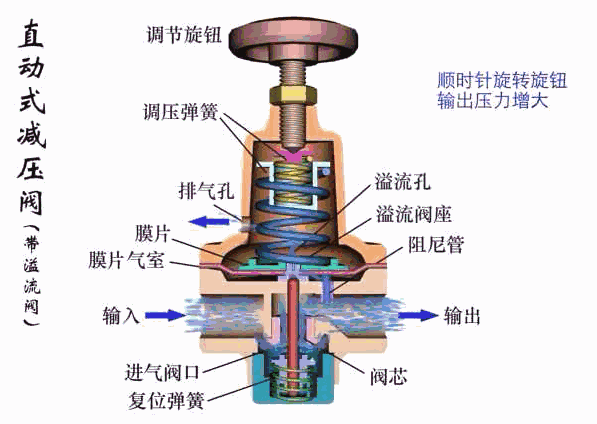

减压阀的工作原理可以简单的理解为入口压力+出口压力=弹簧力，通过控制减压阀内截流口的开度大小来控制出口处的压力，开度越小，液体通过截流口的液阻越小，压力损失越小，出口压力越大，反之则出口压力越小。

减压阀的工作原理可以简单的理解为入口压力+出口压力=弹簧力

假设作用在膜片上的弹簧力为F作用在减压阀膜片下的出口压力为F1 入口压强为P1 膜片的作用面积为S1 F1=P1×S1作用在减压阀阀芯下的入口压力为F2 出口压强为P2 阀芯的作用面积为S2 F2=P2×S2

当达到平衡时则有：F=F1+F2=P1×S1+P2×S2 当入口处的压力出现波动，假设入口压强变大为P2+△P而其他条件不变，则弹簧力F＜F1+F2，膜片下的压力推动膜片往上运动，弹簧被压缩F变大，同时截流口开度变小，液体阻力变大，出口压强变小，F2变小，一直到达到新的平衡。

当减压阀出口无人用水或减压阀下游被关闭时，出口压强持续增大，F2持续变大，膜片下的压力推动膜片不断往上运动直到减压阀关闭，此时减压阀出口压强是大于的设定值，但由于惯性作用，向上运动的膜片不会一下子就停下来，会继续向上运动一点，相当于出口处阀腔变大，体积变大，内部液体的压力下降，直到正好等于减压阀出口的设定压力值。
