气动阀门故障位置FO，FC，FL详解

气动阀门是近年来各工业使用较多的设备之一，通过借助压缩空气来实现驱动，进而实现阀门的开闭。气动执行器可以简单的实现快速直线循环运动，结构简单，维护便捷，同时可以在各种恶劣工作环境中使用，如有防爆要求、多粉尘或潮湿的工况，主要应用于石油、天然气、化工、电力、印染、矿业、制药等场所。

气动阀门根据作用形式，一般可分为气开式、气关式。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，阀门是处于关闭位置安全还是开启位置安全。

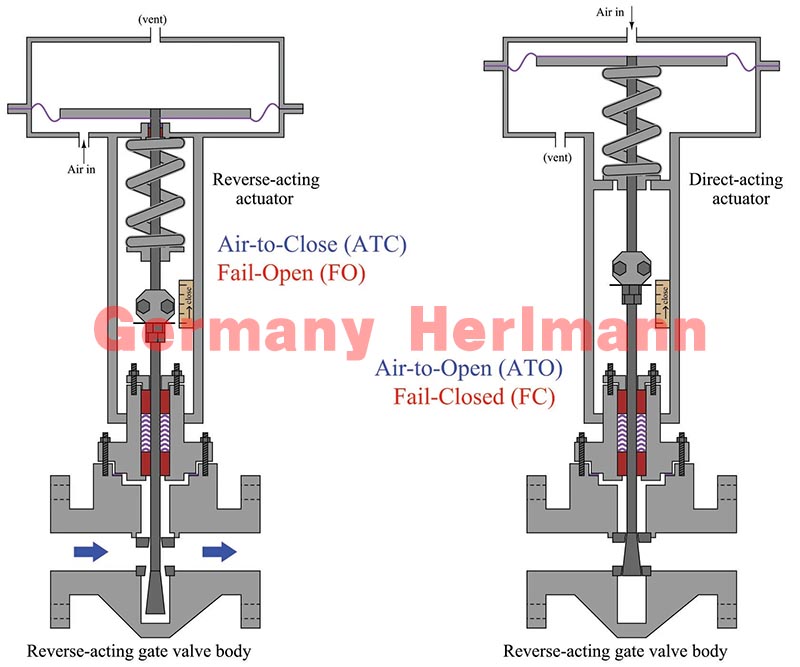

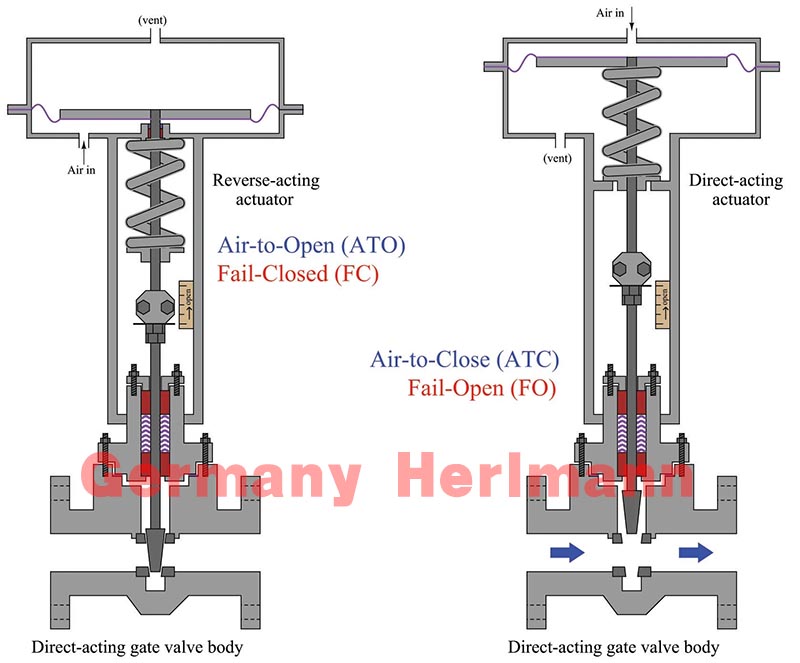

气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。

气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。

那么在使用过程中，通常会出现的几项故障位置为（FO、FC、FL），在阀门故障关/故障开中故障是指：气源故障时阀门的动作。对于气动阀门故障位置，主要分为几种情况：

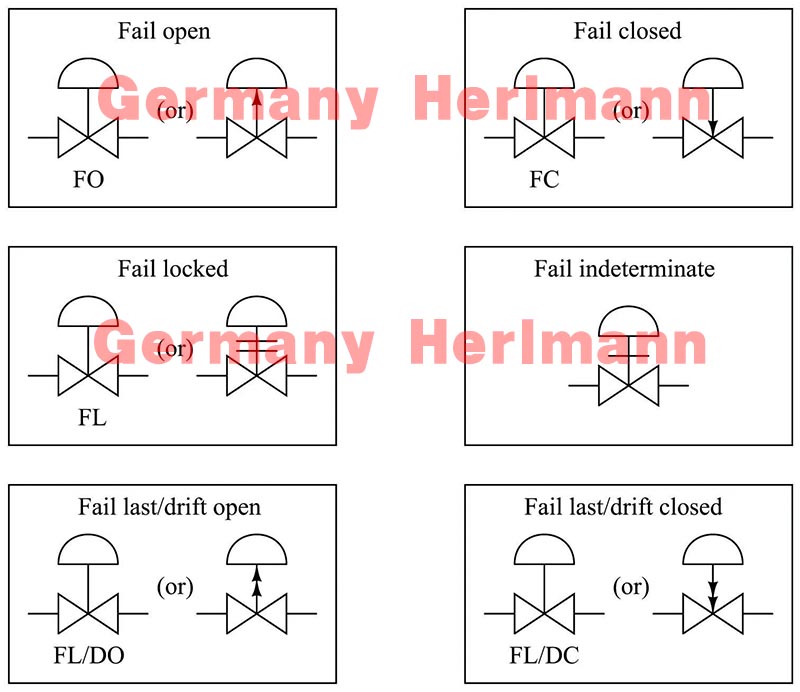

1、气动阀门装置联锁动作情况下，阀门位置应有以下几种情况：

FC——气源丢失，阀门处于关闭位置

FO——气源丢失，阀门处于打开位置

FL——气源丢失，阀门处于时刻位置并一直保持

FLC——气源丢失，阀门保位但趋于关闭，阀门处于关闭位置（气缸中气体消耗完）

FLO——气源丢失，阀门保位但趋于打开，阀门处于打开位置（气缸中气体消耗完）

2、调节阀或开关阀参与装置联锁动作情况下，阀门位置应有以下几种情况：

FC——气源丢失或电磁阀失电，阀门处于关闭位置

FO——气源丢失或电磁阀失电，阀门处于打开位置

AFL/EFC——1.气源丢失电磁阀未失电，阀门保位；2.不管气源是否丢失电磁阀失电，阀门处于关闭位置

AFL/EFO——1.气源丢失电磁阀未失电，阀门保位；2.不管气源是否丢失电磁阀失电，阀门处于打开位置。

气动阀门通过输出信号实现阀门的切断、接通、调节等功能，其启闭速度相对较快，常用于快速两位切断使用，也可以用于调节流量使用，搭配不同的配件，就能达不到各种不一样的控制方式。
