球阀工作原理和结构图

球阀概述

球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转 90 度实现开启和关闭的目的，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转 90 度时，在进、出口处应全部呈现球面，从而截断流动。球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的球阀还具有良好的流量调节功能。

球阀(ball valve ），标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。

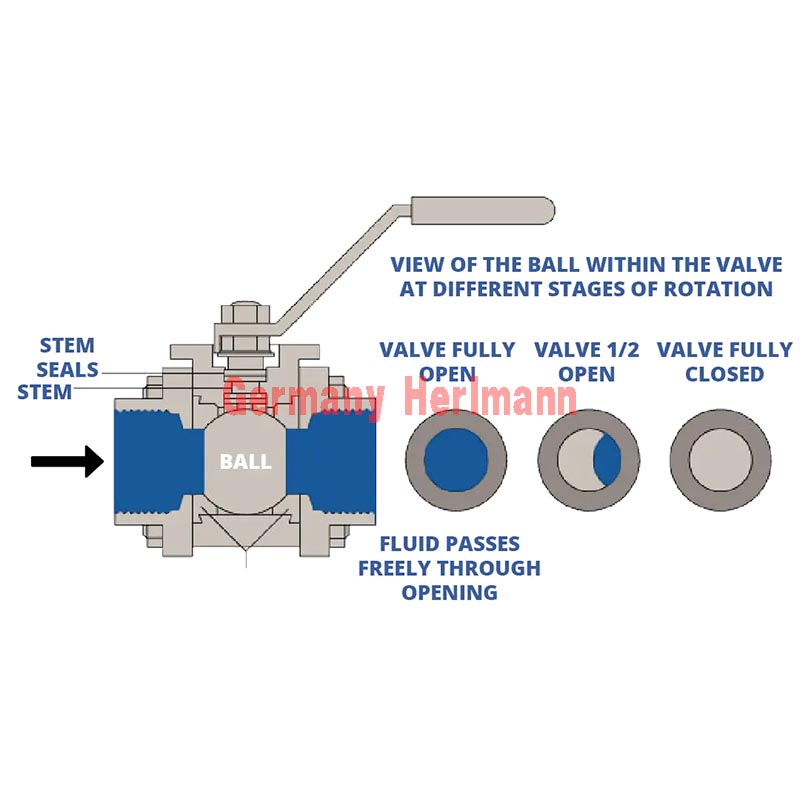

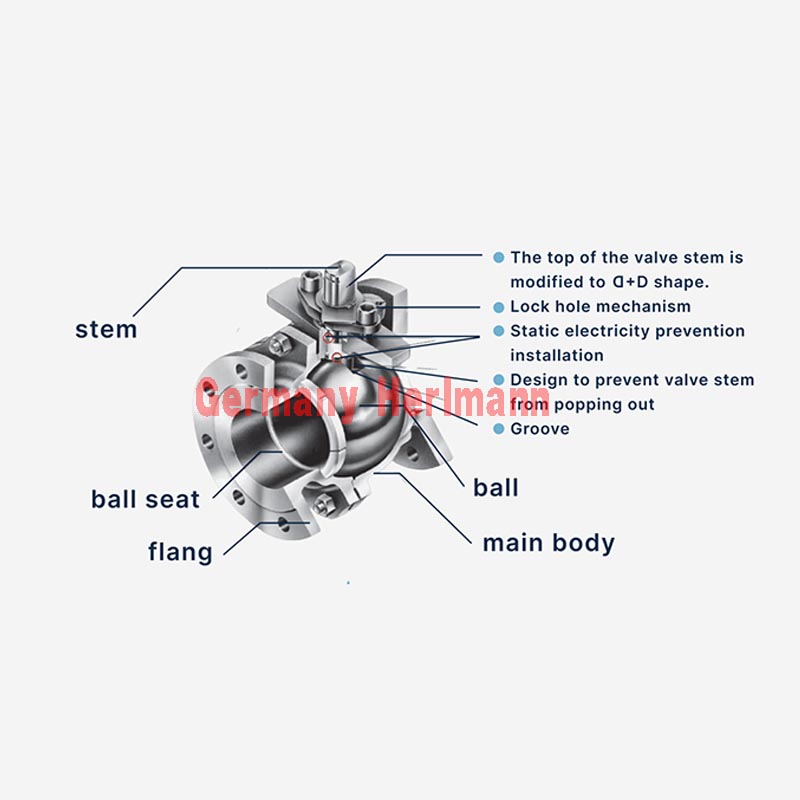

球阀的工作原理和结构图

球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

球阀的作用

进口球阀的作用主要是切断流动、分配流速和改变流动方向，它可以九十度旋转。球阀的功能有很多，它还可以当做开关使用。在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，V型球阀。电动阀门除应注意管道参数外，尚应特别注意其使用的环境条件，由于电动阀门中的电动装置是一机电设备，其使用状态受其使用环境影响很大。通常状态下，电动球阀、蝶阀在以下环境使用要特别注意。

球阀的应用

1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，选用法兰连接、焊接连接，全通径或缩径的球阀。

2、成品油的输送管线和贮存设备，选用法兰连接的球阀。

3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球阀。

4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的固定球球阀。

5、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。

6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。

7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四为阀座密封圈的全不锈钢球阀。

8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。

9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。
