气动执行器单作用和双作用的区别和工作原理

气动执行器根据其执行机构的不同，可以分为单作用（Spring Return）和双作用（Double Acting）两种类型。气动执行器通常和球阀或者蝶阀组合成气动球阀或者气动蝶阀。单作用和双作用最主要区别在于它们如何利用压缩空气来操作阀门，并且在失去动力源时的行为也有所不同。以下是详细的对比：

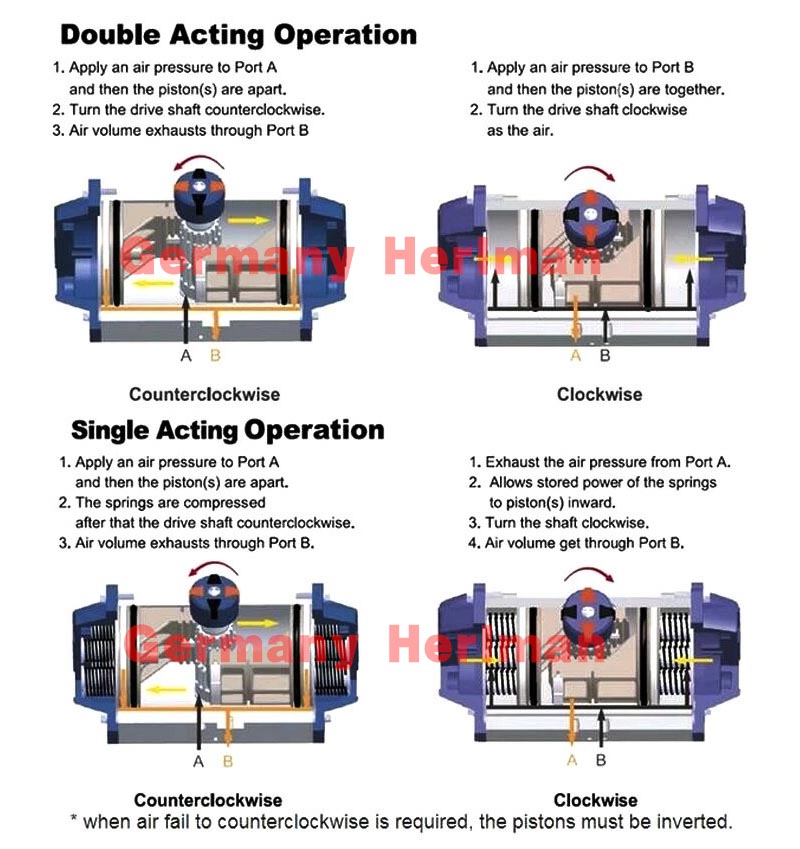

首先我们从下面的图片来看两者的结构以及原理区别

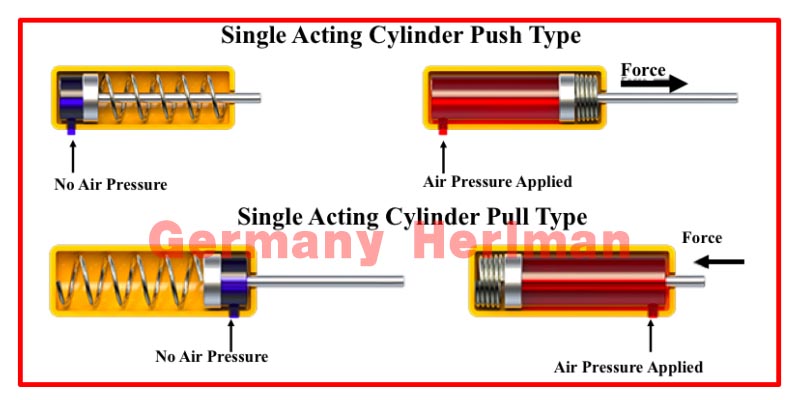

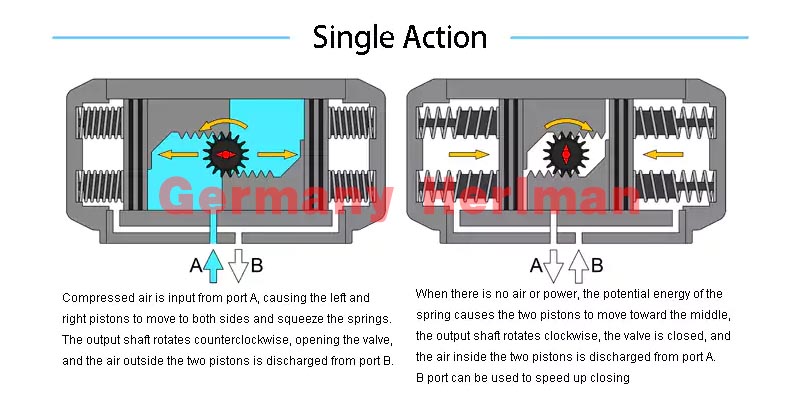

单作用气动执行器

工作原理：单作用气动执行器使用一个弹簧复位机制。当向执行器供入压缩空气时，空气压力克服弹簧的力，推动活塞移动，使阀门打开或关闭。

开启/关闭：通常情况下，压缩空气驱动阀门从关闭位置到开启位置；一旦停止供应压缩空气，内部的弹簧会自动将阀门恢复到初始位置（通常是关闭状态）。这种设计确保了即使在没有气源的情况下，阀门也能回到安全位置。

单作用气动执行器优点：

简单可靠，结构紧凑。

在断电或气源故障时能够自动返回预设的安全位置，提高了安全性。

应用场景：适用于需要在紧急情况下自动关闭以确保安全性的场合，如化工、石油天然气等行业的关键流程控制点。

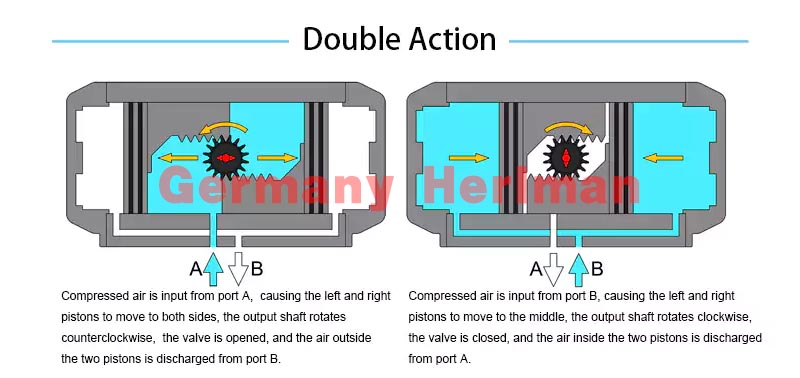

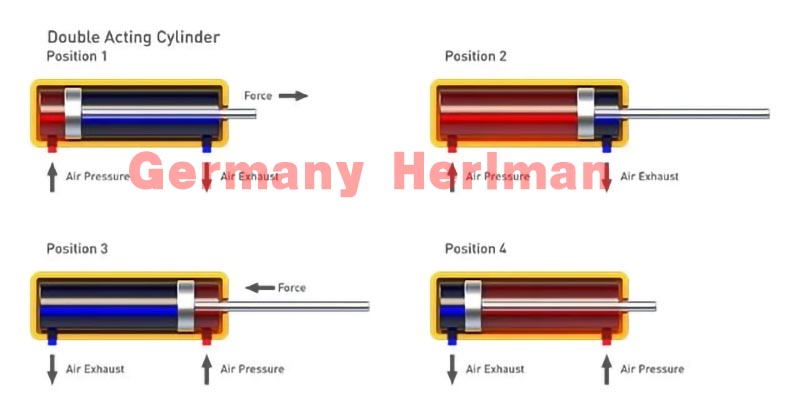

双作用气动执行器

工作原理：双作用气动执行器不需要弹簧复位，而是通过两组独立的压缩空气管路分别控制阀门的开启和关闭动作。每一边都有单独的进气口，允许更精确地控制阀门的位置。

开启/关闭：一侧的压缩空气进入执行器，推动活塞移动，使得阀门从关闭位置切换到开启位置；而另一侧的压缩空气则用于反向操作，即关闭阀门。

双作用气动执行器优点：

可以提供更大的输出力矩，适合较大尺寸或高压差的应用。

能够实现更精细的调节，因为可以通过调整两侧的气压来进行部分开度控制。

没有弹簧的限制，因此可以在两个方向上都达到全行程运作。

应用场景：适合于那些要求精确流量控制或者频繁开关的应用场合，例如食品加工、制药行业以及自动化程度较高的生产线中。

总结

选择单作用还是双作用气动执行器取决于具体的应用需求。如果安全性和简化控制系统是首要考虑因素，那么单作用可能是更好的选择；而对于需要更高精度控制和更大驱动力的应用，则双作用可能更为合适。在实际选型时，还需要考虑到操作频率、介质特性、环境条件等因素。
