气动三通调节阀工作原理和结构图

气动三通调节阀简介

进口气动三通调节阀可分为合流阀和分流阀两种作用方式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，在某些场合可以替代两个二通阀和一个三通接管进而得到广泛应用。常用于热交换器的两种流体分配调节，也可用于简单的配比调节。气动三通调节阀适合把二种流体通过三通阀合成一种流体和将一种流体分为两路流体。该阀广泛应用于精确地气体，液体，蒸汽等介质的工艺参数保持在给定值。

气动三通调节阀工作原理：

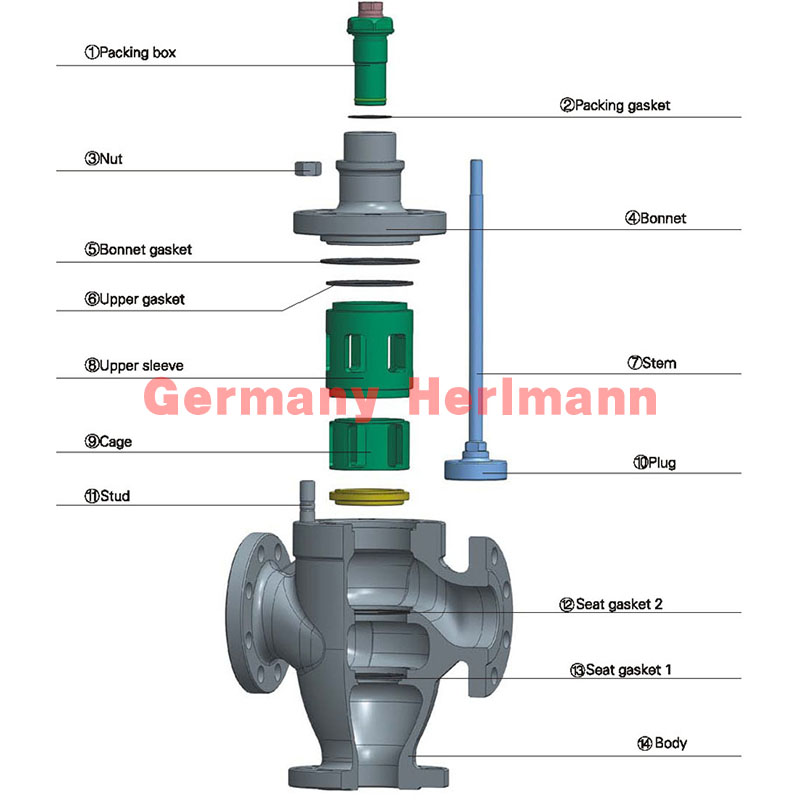

气动三通调节阀是一款新型研发设计的产品，该进口调节阀的特点是可以代替以往两台调节阀的使用，减少以往两台调节阀繁琐而复杂的工况，现在一台三通调节阀就可以完全代替。气动三通调节阀工作是接受模拟信号4-20毫安控制气源大小及调节阀行程的一款阀门，通过对调节阀阀芯的比例控制可实现对压力、流量、温度等进行合理的分配。下面是德国赫莱曼Herlmann进口阀门对气动三通调节阀原理介绍及结构图，供大家参考，更多详细技术问题可随时咨询。

气动三通调节阀结构分类：

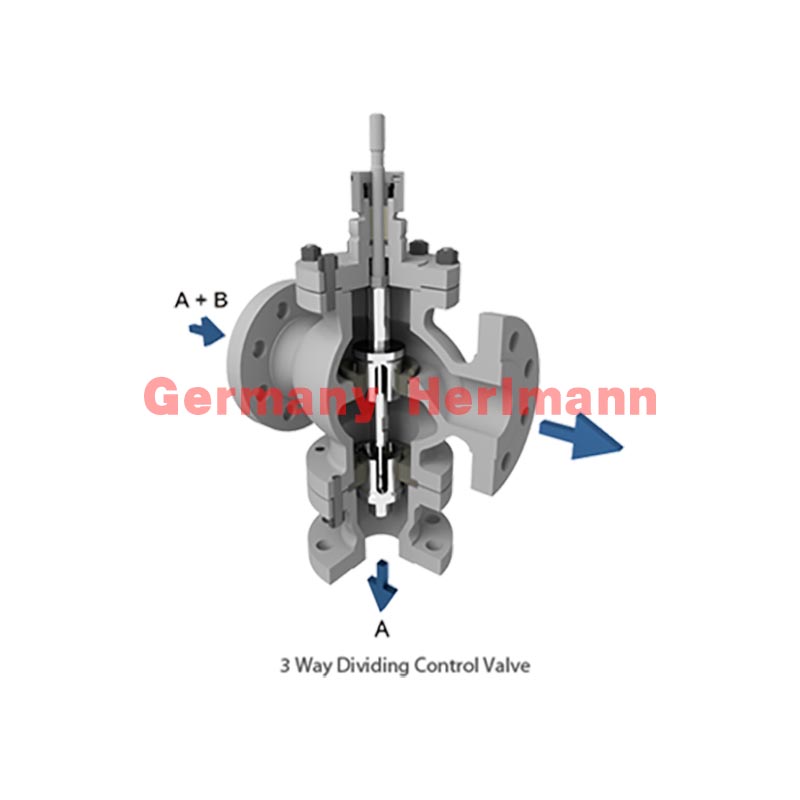

气动三通调节阀用于调节互相连接的三通管道场合，有Q合流型、X分流型，其中三通合流调节阀为两个进口和一个出口，将两种流体或两种不同温度的流体，通过阀后混合产生第三种流体;三通分流调节阀为一个进口和两个出口，将一种流体分成两路，当调节阀关闭一个出口的同时，就打开另一个出口。气动三通调节阀广泛用于热交换器的流体温度控制用简单的两相配比调节。

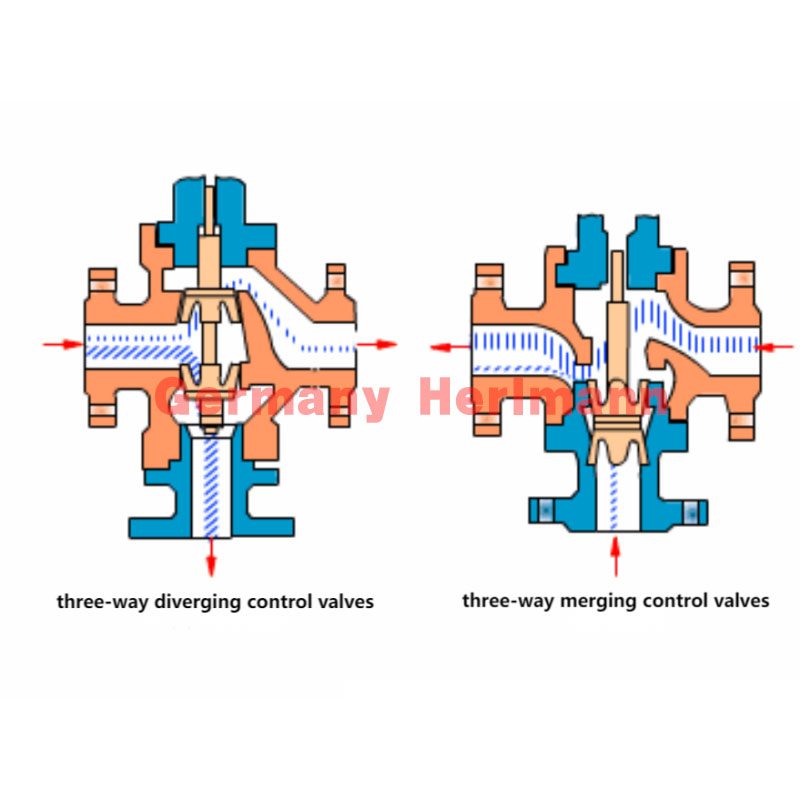

气动三通调节阀中的合流调节阀和分流调节阀的阀芯位置:

其合流调节阀和分流调节阀芯位置不一样，合流调节阀的阀芯位于两阀座之内，分流阀的阀芯位于两阀座之外，这样设计阀芯，可以使流动方向将阀芯处于流开状态，合流调节阀和分流调节阀都能随介质的流动进而稳定操作。
