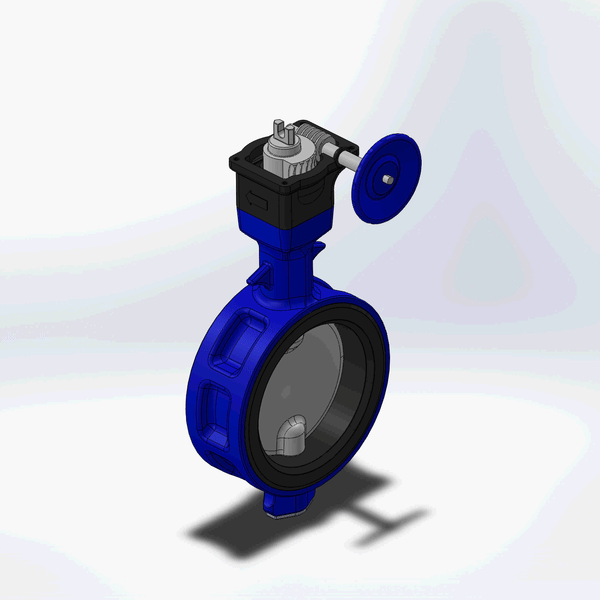

蝶阀工作原理动画

蝶阀又叫翻板阀，常用于发生炉、煤气、天然气、液化石油气、冷热空气、化工冶炼等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

蝶阀的结构组成

在深入研究蝶阀工作机构之前,您需要了解与其工作机构相关的不同部分。有四个部分直接影响蝴蝶的工作方式,它们是身体、阀座、圆盘和阀杆。

阀体覆盖并保护蝶阀的内部零件。阀座覆盖阀门壁的内边缘。它可以由金属或弹性材料制成。阀座与阀瓣一起是主要的密封剂。当阀门处于关闭位置时,阀瓣卡在阀座上。

阀瓣是阀门中间的薄薄的晶片状装置。当蝶阀用于隔离时,它与阀座一起密封介质流动。为了控制流量,阀瓣移动到部分打开或关闭,允许一定量的通过。阀杆将圆盘连接到杠杆或执行器。来自执行器的力传递到阀杆以允许阀门打开。

蝶阀是为数不多的既能有效隔离又能调节介质流动的工业阀门之一。与大多数直角回转阀门一样,蝶阀也可以快速打开。圆盘通过前者连接到阀杆上,或者阀杆位于圆盘的背面。杆连接到手柄上,手柄放置在身体顶部或侧面。

阀门操作可以手动、电动或气动完成。如果以电子方式打开,来自远程源的信号会通知位于阀体顶部的齿轮箱转动阀杆,从而使阀瓣也移动。如果是气动驱动,则活塞连接到车身侧面。这将提供打开阀门所需的气压。根据许多中***蝶阀制造商的说法,这种类型的驱动运行速度最快。

要打开阀门,将手柄转动四分之一圈。在阀体内,阀瓣的位置从垂直于介质流动变为平行于介质流动。阀瓣远离阀座并移向阀门的中心线。如果阀门打开整整四分之一圈,则阀门允许介质全力通过。阀门打开时有轻微的压降。

要关闭阀门,请在相反方向再转四分之一圈。从这个意义上说,阀瓣的平行位置移动到垂直位置,同时,它会将自身定位到阀座上以实现均匀密封。这是完全关闭的位置。

当关闭的阀瓣在一定程度上稍微改变位置以允许介质通过但不完全通过时,就会发生节流。可以通过的介质量由阀瓣相对于阀门中心线形成的角度决定。

理想情况下,蝶阀应安装在开启位置。如果阀门安装在关闭位置,软阀座很可能会卡在阀瓣上,使阀门难以打开。

蝶阀的工作原理

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。改变碟板的偏转角度，即可控制介质的流量。

蝶阀的分类

一、同心蝶阀

该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态，阻距大、磨损快。

二、单偏心蝶阀

为解决同心蝶阀的蝶板与阀座的挤压问题，由此产生了单偏心蝶阀。其结构特征为阀杆轴心偏离了蝶板中心，从而使蝶板上下端不再成为回转轴心，分散、减轻了蝶板上下端与阀座的过度挤压。

三、双偏心蝶阀

在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心，也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座，大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象，减轻了开启阻距，降低了磨损，提高了阀座寿命。

四、三偏心蝶阀

要耐高温，必须使用硬密封，但泄漏量大；要零泄漏，必须使用软密封，却不耐高温。为克服双偏心蝶阀这一矛盾，又对蝶阀进行了第三次偏心(偏离金属密封面中心线)。

其结构特征为在双偏心的阀杆轴心位置偏心的同时，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线。也就是说，经过第三次偏心后，蝶板的密封断面不再是真圆，而是椭圆。
