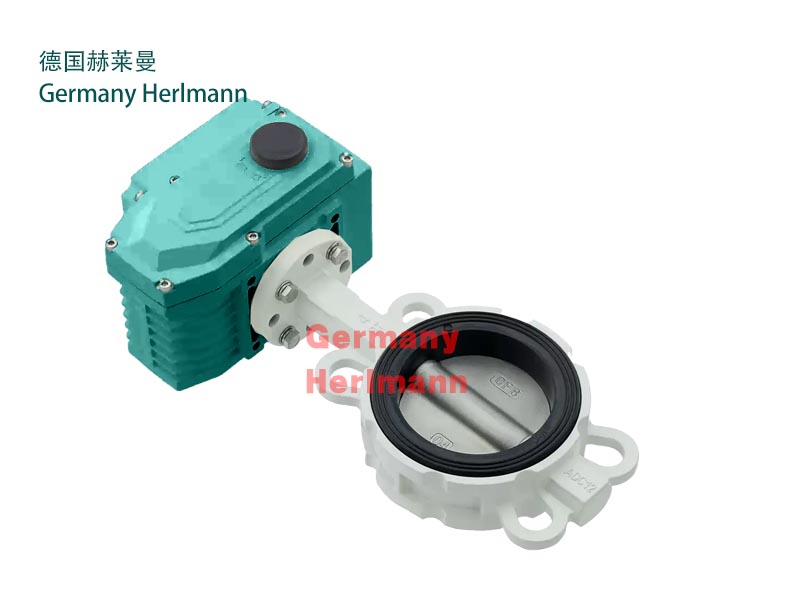

进口电动对夹式蝶阀

德国赫莱曼（Herlmann）进口电动对夹式蝶阀（不锈钢电动对夹蝶阀，高压电动对夹蝶阀，电动硬密封对夹蝶阀，高温电动对夹蝶阀）用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置

进口电动对夹蝶阀工作原理

  采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

进口电动对夹蝶阀主要技术参数

密封填料：V型聚四氟乙烯填料、柔性石墨填料

附加选型     电源电压：220V/50Hz、380V/50Hz

输入信号：4-20mA或1-5V·DC

输出信号：4-20mA·DC

防护等级：相当IP67

隔爆标志：ExdⅡBT4

手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

主要技术参数及各零部件材料

通径：DN50-1000mm

压力：PN1.0，1.6，2.5Mpa等

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M

2 下轴套 铜合金、304、316

3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M

4 密封圈 NBR橡胶、PTFE、PPL、304、316

5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M

6 固定销 25、35、45

7 上阀轴 2Cr13、304、316、316L

8 下阀轴 2Cr13、304、316、316L

9 上轴套 铜合金、304、316

10 填料 聚四氟乙烯/柔性石墨

11 填料压套 HT200、WCB、CF3、CF3M、CF8、CF8M

12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M
