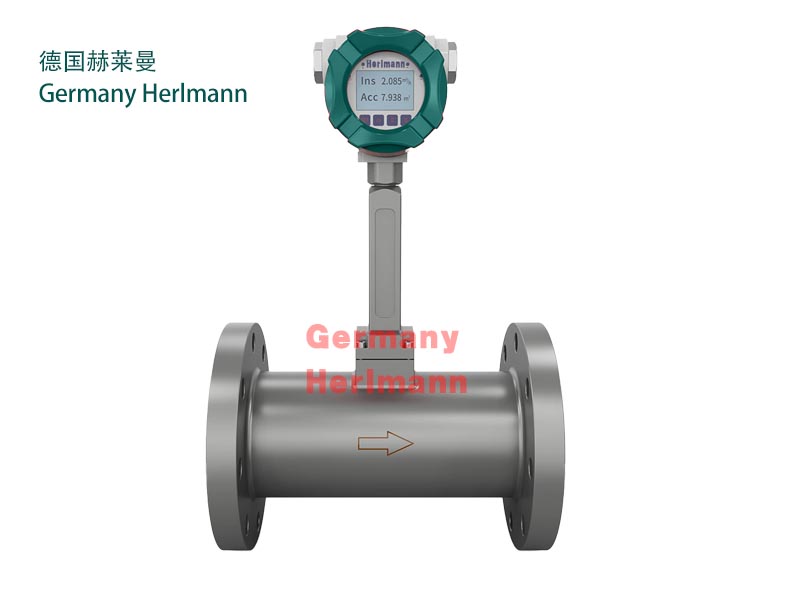

进口涡街流量计

德国赫莱曼Herlmann进口涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种理想的流量仪表。

进口涡街流量计原理

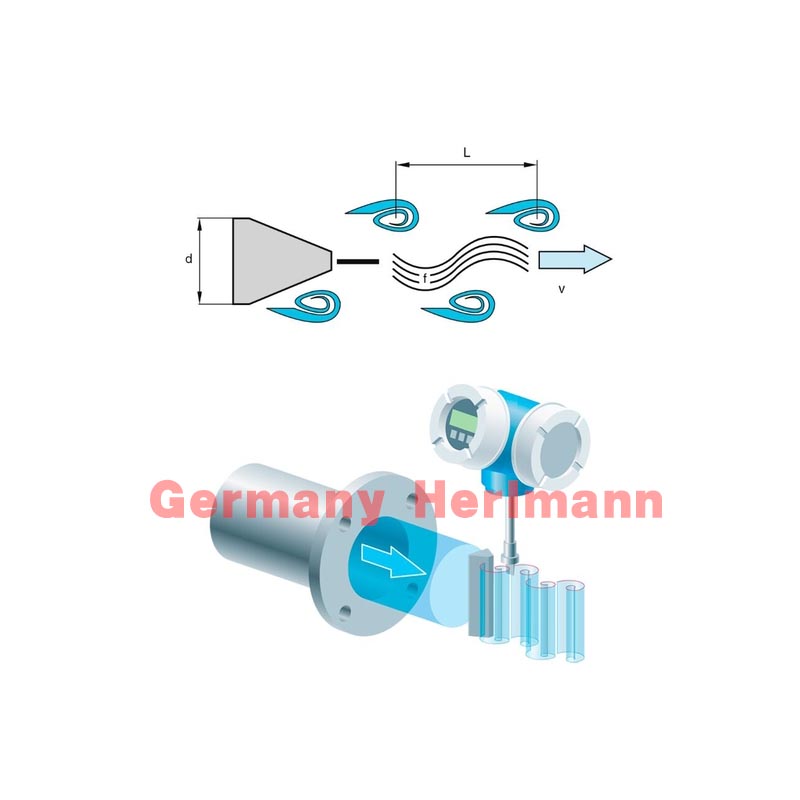

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡

进口涡街流量计技术参数

测量介质： 气体、液体、蒸气

口径规格 法兰卡装式口径选择DN15~300

流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

测量精度 1.0级 1.5级 2.5级

被测介质温度:常温–25℃～100℃

高温–25℃～150℃ -25℃～250℃

输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

脉冲占空比约50%,传输距离为100m

脉冲电流远传信号 4～20 mA,传输距离为1000m

仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

材质 不锈钢, 铝合金

电源 DC24V或锂电池3.6V

防爆等级：EXdbIICT6Gb

防护等级 IP65
