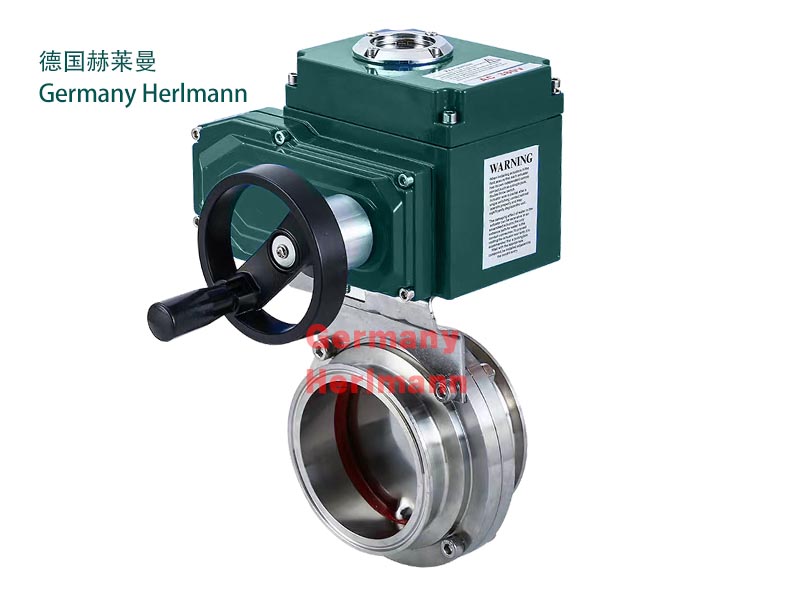

进口卫生级电动蝶阀

德国Herlmann进口卫生级电动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使进口电动卫生蝶阀打开和维修快捷容易，使过程停机时间缩短。进口卫生级电动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合

进口卫生级电动蝶阀主要特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

进口卫生级电动蝶阀电动执行器主要参数

电源电压 AC220/380V，50/60Hz

输出力矩 50N·M～2000N·M

动作范围 0～90° 0～360°

动作时间 15秒/30秒/60秒

保护装置 过热保护

环境温度 -30°～60°

手动操作 同附带手柄操作

限位 电气、机械二重限位

防护等级 相当于IP-65

防爆等级 ExdII BT4；特殊要求可定制ExdII BT6

位置测量 可选装开关或电位计

驱动电机 8W/E

进线接口 PE1/2〞进线线锁

（1）功能强劲:智能型、调节型、开关式。

（2）体积小巧：体积仅相当于同类产品的35%左右。

（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。

（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

进口卫生级电动蝶阀主要技术参数

公称通径 DN（mm） 15～150

公称压力 PN（MPa） 0.6 1.0 1.6

试验压力 强度试验 0.9 1.5 2.4

密封试验 0.66 1.1 1.76

气密封试验 0.6 0.6 0.6

适用温度 ≤80℃

适用介质 空气、水、蒸气、油品、食品等

连接形式 快装式、卡箍式、外螺纹、焊接式

进口卫生级电动蝶阀主要零件材料

零件名称 材料

阀体 304、316、316L

蝶板 304、316、316L

密封圈 硅橡胶、氟橡胶、聚四氟

阀杆 304、316、316L

填料 硅橡胶、氟橡胶、聚四氟

进口卫生级电动蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

进口卫生级电动蝶阀产品适用说明

1、电动卫生级蝶阀【快装/焊接/螺纹】安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直不锈钢角钢管道均可安装。

3、电动卫生级蝶阀【快装/焊接/螺纹】安装完成通入压力介质时，转动手柄90O检查内外密封，如无渗漏现象，即可投入正常使用。

4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。

5、电动卫生级蝶阀【快装/焊接/螺纹】一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
