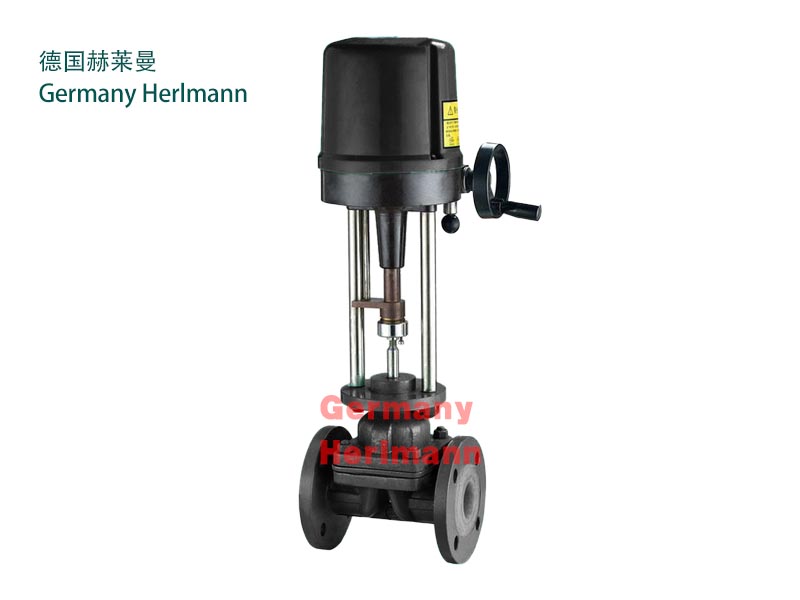

进口电动隔膜调节阀

德国赫莱曼Herlmann进口电动隔膜调节阀具有结构简单、流路阻小、流通力比同口径的其它阀大，密封无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同橡胶或聚四氟乙烯适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动隔膜调节阀配用的电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号4-20mA或1-5VDC及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。

进口电动隔膜调节阀主要技术参数

公称通径DN：15-250mm

阀座直径dn：20-300mm

公称压力MPa：1.6-6.4Mpa

额定行程mm：10-100

阀盖形式：标准型-17～+250℃

压盖形式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式：隔膜式

流量特性：快开特性

配置执行器类别：WK系列电动执行器

执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V•DC、输出信号：4-20mA•DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4ExdⅡBT6特殊定制、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

进口电动隔膜调节阀主要性能指标

基本误差％：≤±3.5

回差％：≤2.5

死区％：≤3.0

始终点偏差％：±2.5

额定行程偏差％：±2.5

纯滞后：≤IS

允许泄量L/H：橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量许用压差下的水

绝缘电阻：不小于20M

阻尼特性：不大于3周半

进口电动隔膜调节阀主要零件材料

隔膜      丁荃胶、天然胶、聚四氟乙烯波纹

薄膜       橡胶夹增强涤纶织物

弹簧      60S12Mn、阀体衬里材质及适用范围

进口电动隔膜调节阀 阀体衬里材料适用场合

阀体衬里    使用温度℃       适用介质

无衬里：-10～+175  适用于非腐蚀性介质

软橡胶：-10～+85    有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等

硬橡胶：-10～+85    适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、 等

氯丁胶：-10～+105  适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好

丁荃胶：-10～+120  防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性好

搪瓷：-10～+175      适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物

氟46     -10～+190    适用于 、盐酸、氢氧化钠等强腐蚀介质
