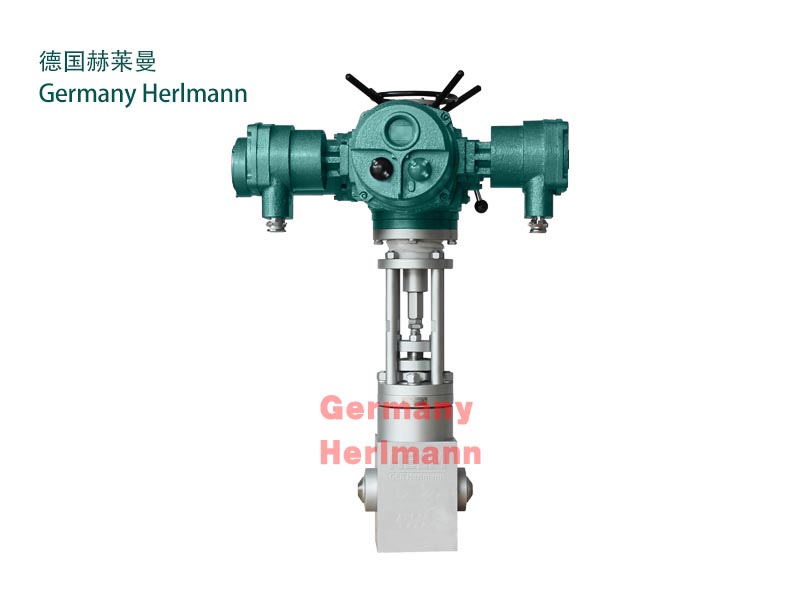

进口电动多级降压调节阀

德国赫莱曼Herlmann进口电动多级降压调节阀采用迷宫式调笼结合压力平衡式阀芯设计结构,由多个同轴表面分布着迷宫曲径的圆柱盘叠合组成，根据介质工艺参数的不同，设计多个不同迷宫曲径规格与叠合层数组合成调笼，调笼将总的流路分成许多细小与迁回甚至台阶状分布的节流通路，迫使流体不断地改变流向与流通面积等逐步降低流体压力，以达到预防闪蒸、空化现象的发生,延长阀内件的使用寿命。此种内件结构适合于各种易产生阳塞流造成气蚀的流体工况。

采用平衡式内件可选取:

1.笼式单座式(泄痛级别高 使用温度范围小)

2.笼式双座式(泄漏级别低 使用温度范围大)

进口电动多级降压调节阀参数说明

阀内件特点:套简导向型、迷宫垫片式笼、平衡式内件(可选择不平衡式内件)、普通双座式或带平衡密封环单座结构

尺寸:DN15-300

公称压力:PN 1.6Mpa~75Mpa,ANSI 150~4500Lb

介质温度:-196℃~+570℃

控制信号:4~20m电流信号输入输出

电动执行机构:220VAC,380VAC，660VAC，24VDC等，选隔爆、本安

连接方式:法兰式、焊接式

上阀盖型式:常温标准型、高温散热型、低温伸长型、波纹管密封型

阀体材质:WCB、CF8、CF8M、CF3

阀内件材质:304、304+Stellite、316L、316L+Stellite

阀杆密封型式:普通式标准填料密封、高温型填料密封、低温型填料密封、波纹管密封

流里特性:等百分比、线性

泄漏里-硬密封:ANSIClassIV、V

泄漏量-软密封:ANSI ClassIV、VI
