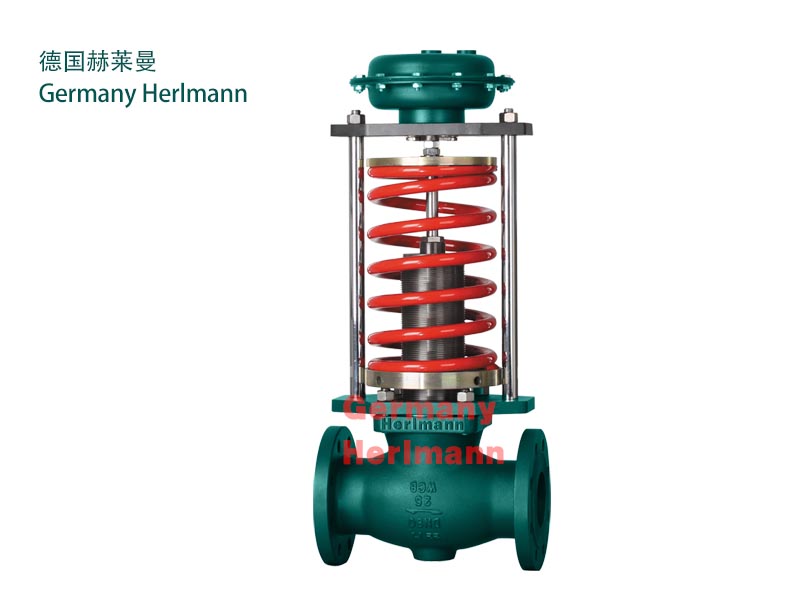

进口自力式阀后压力控制阀

德国赫莱曼Herlmann进口自力式压力调节阀（阀后压力控制），由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中起阀后压力控制的作用，当阀后压力升高时，控制阀关闭。

进口自力式阀后压力控制阀参数说明：

阀内件特点：

1、内置波纹管，具有压力平衡结构，灵敏度高

2、结构紧凑，性能可靠，免于维护

3、采用标准模块化设计

4、通过组合件，可以进行多项组合控制

阀体类型：直通式

阀盖形式：标准型，散热型

流量特性：快开

口径范围：DN15-300(1/2”-12”)

压力等级：PN16、40Mpa（ANSI150、300LB）

泄漏等级：ASMEB16104Ⅴ（软密封）。ASMEB16104Ⅳ（硬密封）

管道连接方式：法兰式

设定值偏差：±5%

适用温度范围：-30°～350°

执行机构类型：薄膜式执行机构（自力式）。活塞式执行机构（自力式）

进口自力式阀后压力调节阀工作原理：

工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。当阀后压力P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时，可调整调节螺母
