进口气动压力调节阀

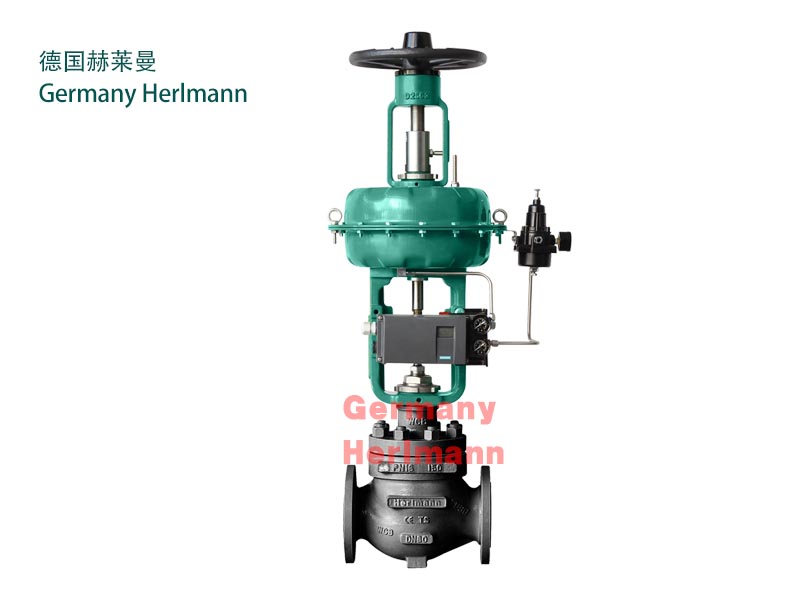

德国赫莱曼Herlmann进口气动压力调节阀是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配用多弹簧气动薄膜执行机构，执行机构高度低、重量轻、装备简便。将气源压力变换为阀芯的直线位移，自动的控制调节阀开度，达到对管道内流体的压力连续调节。气动压力调节阀整体具有工作平稳、允许压差大、流量特性精准噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。

进口气动压力阀作用型式

进口气动压力调节阀主要特点如下：

1 采用轻型执行机构，高度及重量均可减小30%。

2 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。

3 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。

4 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

进口气动压力调节阀的阀体

公称通径：15、20、25、40、50、65、80、100mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式：法兰、焊接、螺纹

进口气动压力调节阀的执行机构

型 式：德国赫莱曼Herlmann多弹簧薄膜式执行机构

弹簧范围：20～100标准、40-200、80-240、20-60、60-100KPa

膜片材料： 橡胶夹尼龙布、乙丙橡胶夹尼龙布 供气压力：140～400KPa

气源接口：RC1/4¨

环境温度：-30～+70℃

进口气动压力调节阀作用型式

气关式B--失气时阀位开FO；气开式K--失气时阀位关FC

注:工作温度不准超过各种材料的允许范围。

上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型
