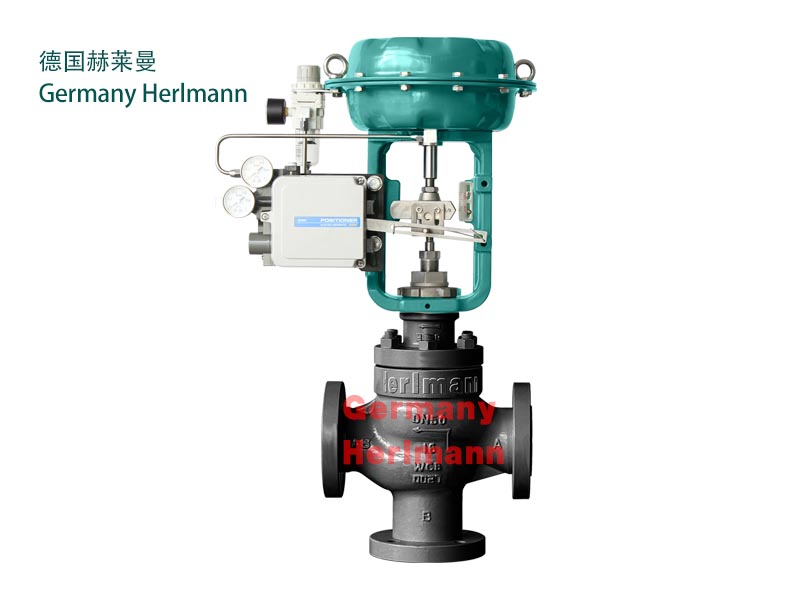

进口气动三通调节阀

德国赫莱曼Herlmann进口气动三通调节阀，是工业控制中常用的一种切断阀门，采用多弹簧气动薄膜执行机构和活塞式执行机构。阀体有三通、套筒、单座、双座，具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的三位、二位切断控制。气动切断阀开启速度快，特别适合要求迅速关闭的场合，另外根据需要可以配防爆电磁阀，也可以满足防爆场合的要求！

进口气动三通调节阀部分技术参数

公称通径：DNmm15-300mm

额定流量系数：kv套筒11 20 30 48 75 120 190 300 480 760

               单座三通5 7 11 20 30 48 75 120 190 300 480 760

额定行程：mm8 12 20 25 40 50

允许泄漏量：硬密封L/H：套筒5×10-5阀额定容量单座、三通1.2×10-7×阀的额定容量： 软密封ml/min0泄漏

膜片有效面积cm2：薄膜式切断阀100 200 400 600 1000

公称压力：PNMPa1.6　4.0　6.4

允许压差：MPa单座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                 套筒6.4

信号压力：KPa 200薄膜片

回讯电压：AC220V/DC24V/DC110V

主要零件材料

阀体、阀盖：WCBZG230-450ZG1Cr18Ni9Ti304ZG1Cr18Ni12Mo2Ti316

阀芯、阀座：1Cr18Ni9Ti304或司钛莱合金堆焊1Cr18Ni9Ti304或司钛莱合金堆焊1Cr18Ni12Mo2Ti316或司钛莱合金堆焊阀杆2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料：V型聚四氟乙烯F4、柔性石墨、垫片增强聚四氟乙烯F4、不锈钢垫片、金属石墨缠绕垫片

上下膜盖：A3钢板冲压

波纹膜片橡胶夹增强涤沦织物

弹簧60Si2Mn

推杆、衬套：2Cr13

轴套聚氨酯用于反作用适用工况

适用介质：水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体

适用温度：-30～+200℃-30～+450℃F4：≤200℃
