进口气动隔膜调节阀

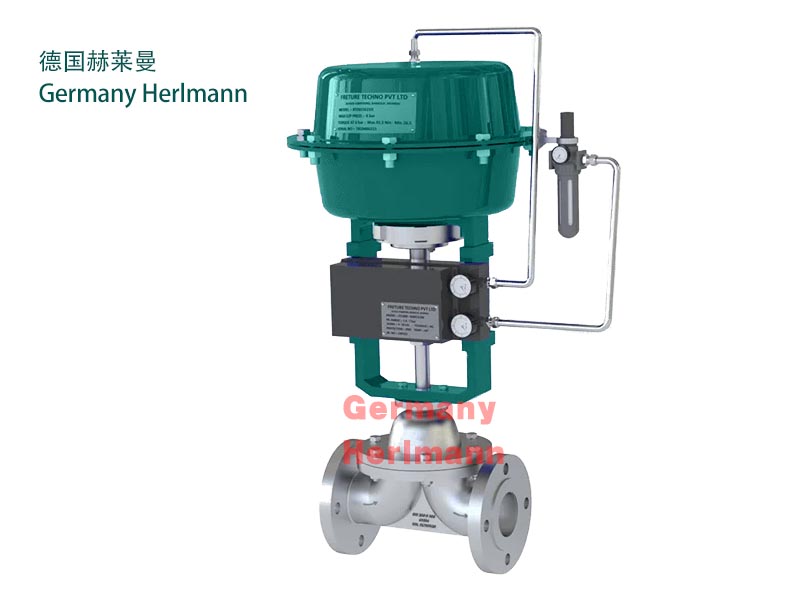

德国赫莱曼Herlmann进口气动隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

进口气动隔膜调节阀部分技术参数

公称通径：DN15-200mm

公称压力：PN0.6-16.0Mpa

行程mm：10 16 25 40 60

流量特性：近似快开型

介质温度℃：-15～200常温型、-40～+250、-40～+450中温型、-100～+200低温型

法兰形式：法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式

可调比R：30:1

气源接头：M16×1.5

不带定位器

基本误差％：±10

回差％：8

死区％：6

允许泄漏量：衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶

无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶

可配附件：电气定位器或电/气转换器 空气过滤减压器　电磁阀　手轮机构等

额定流量系数Kv偏差％：±20

不带定位器

基本误差％：±1.5

回差％：1.5

死区％：0.6

允许泄漏量：10-4×阀额定容量

            5×10-6×阀额定容量

可配附件：电气定位器或电/气转换器 空气过滤减压器　电磁阀　手轮机构等

额定流量系数Kv偏差％：±20
