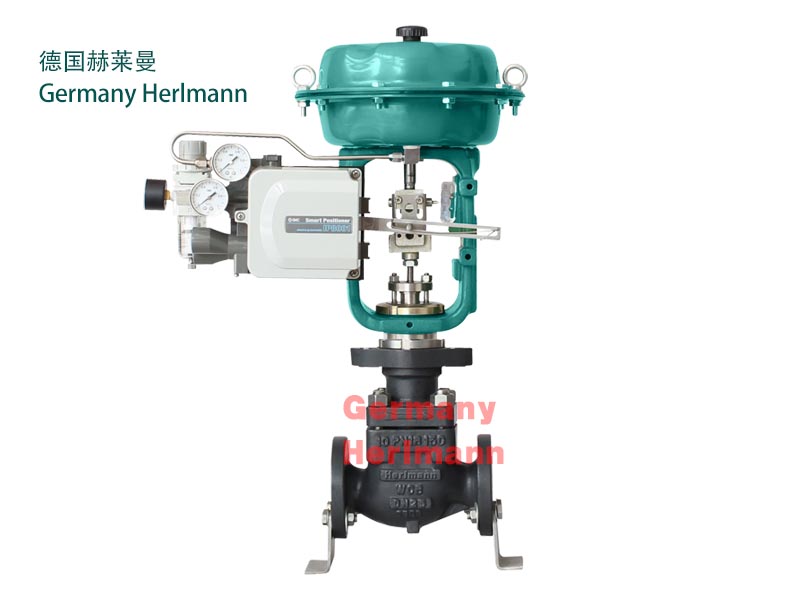

进口气动单座调节阀

德国赫莱曼Herlmann进口气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精准的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

进口气动单座调节阀部分技术参数

公称通径：15、20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600、1500、2500  JIS 10、16、20、30、40 60K

PN1.6、4.0、6.4、10、16、32MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000 DIN等

焊接连接：嵌接焊SW

材料：铸钢ZG230-450、铸不锈钢ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti、钛等

上阀盖：常温型P：-17～+230℃

伸长Ⅰ型E1：-45～-17℃ +230～+566℃

伸长Ⅱ型E2I：-100～-45℃

伸长Ⅱ型E2W：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：金属阀座 等百分比特性%和线性特性L，参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准

软阀座 等百分比特性%和线性特性L，参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

单座调节阀材料：不锈钢1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构

膜片材料：乙丙橡胶夹尼龙布、橡胶夹尼龙布

弹簧范围：20～100、80～240kPaLHA，LVA5型，190～350、190～400kPaLVA6型

供气压力：140～400kPaLHA型、140～280kPaLVA5型400～500kPaLVA6型、300～500kPaLVP型

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式

单座调节阀附件：限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
