气动球阀工作原理和结构图

气动球阀介绍:

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器等，以实现就地控制和远距离集中控制，在控制柜里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，节约了人力以及时间和安全性

气动球阀作用:

气动球阀是用来控制流体流量、压力和流向的一种装置，在介质中起到切断的作用。气动球阀只需要用气旋转度的操作和很小的转动力矩就能关闭紧密，完全对等的阀体内腔为介质供给了阻力很小、直通的流道。通常以为球阀适合直接做开闭运用，但近期的开展已将球阀规划成使它具有节流和控制流量之用。且随着产品的不断发展，其在平时的使用中的作用越来越大，它逐渐代替了其他的阀门类型，这种阀门类型具有更多的优势。

气动球阀工作原理:

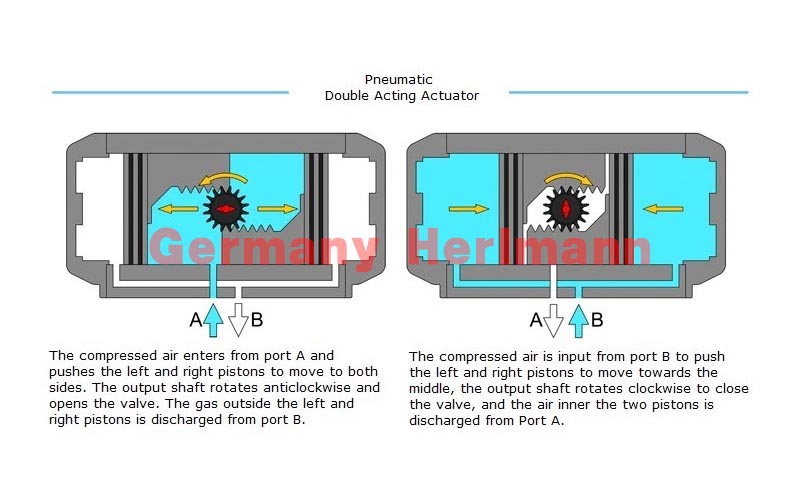

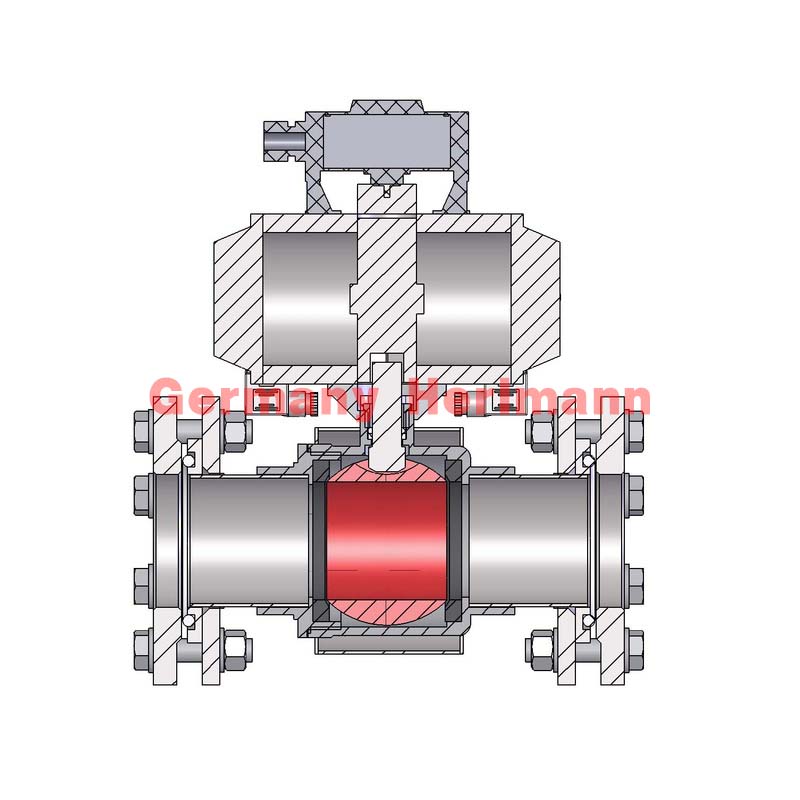

气动球阀只需要通过压缩空气进入气动执行器，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关，可根据工况需求装配阀门定位器，从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90”时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。

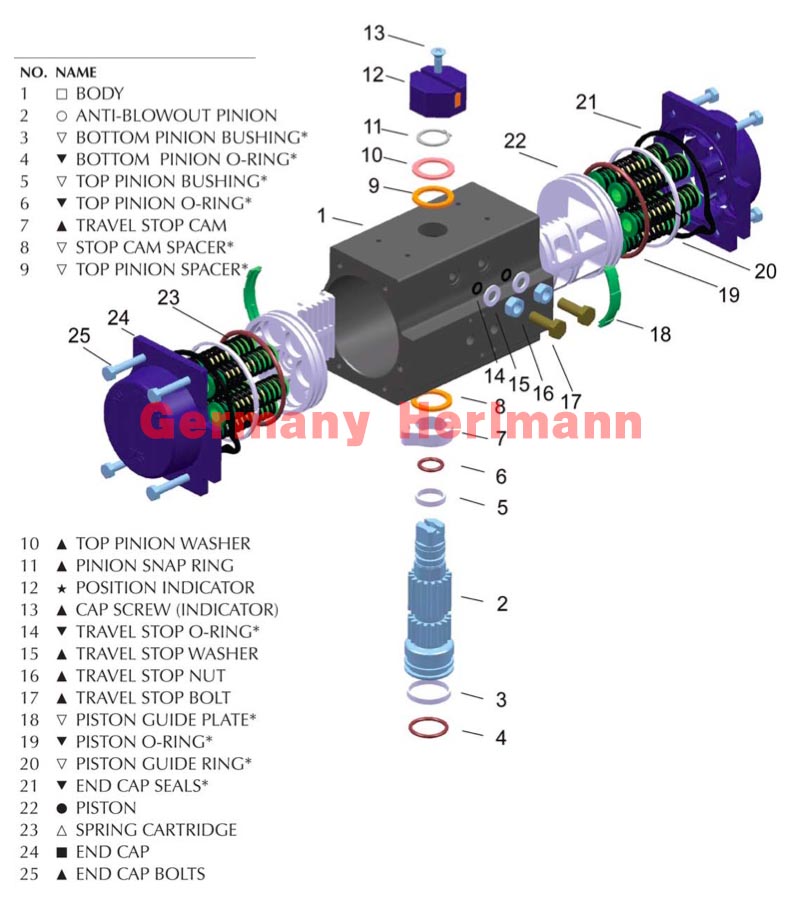

气动球阀结构分类:

气动球阀根据结构区别可分为开关型气动球阀和调节型气动球阀，开关式只有开启和关闭两个动作，而调节式则可以控制流量大小!

1.开关型气动球阀的阀芯一般为O型球芯，0型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。

2.调节型气动球阀的阀芯为V型球芯，采用固定式结构，球苾上带有V型切口，在执行器上加装定位器可实现对含纤维，颗粒状介质比例调节。
