电动蝶阀工作原理和结构图

随着电动阀门的发展目前国内外有很多知名企业，现在电动蝶阀在实际应用中越来越广泛在技术，产品以卓越的品质和完善的售后服务赢得广大客户青睐,连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。属于电动阀门和电动调节阀中的一个品种。广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。该产品可用做管道系统的切断阀，控制阀和止回阀。完整的手动控制装置，电动或气动传动装置，可以满足不同工况具体条件。符合最严格的质量要求，能够非常持久的应用。特别是在冶金钢铁，船舶行业，有着非常高的知名度。

电动蝶阀有普通型和智能型。普通型，当接通其电机，阀门便开或合，视电机正反转而定；智能型如AC380V的，给其供AC380V后，电机不动，内部控制电路板可以工作。当给其输入4—20mA电流时，做相应动作。4mA时关闭，20mA时打开。而且有4—20mA模拟量反馈信号，以反应它的阀门开度大小。

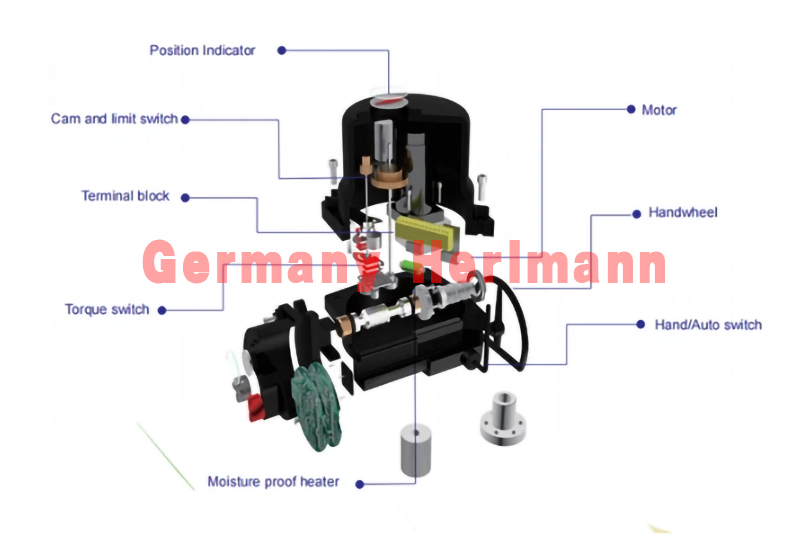

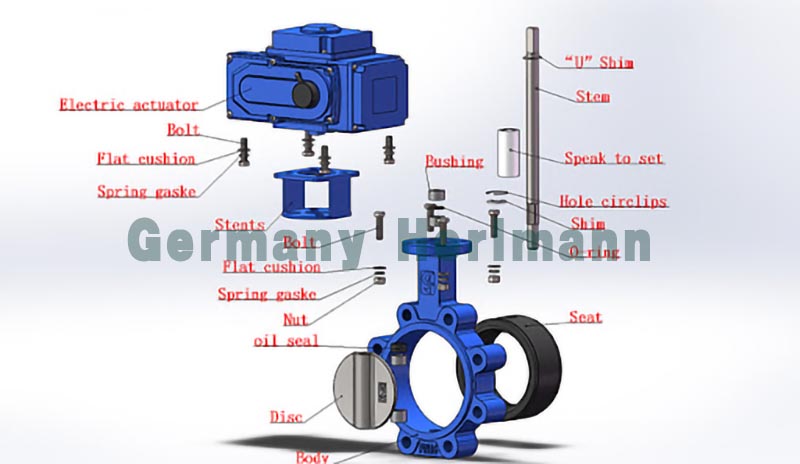

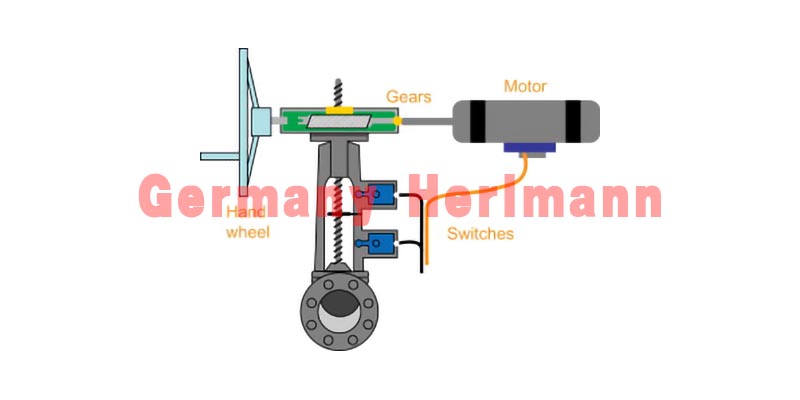

电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能，在断电时通过手动操作来开关蝶阀。

电动蝶阀适用于需要流量调节的场合。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。中线蝶阀通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。
